Βελτιστοποίηση της ευθυγράμμισης ινών PM για διαφορετικές εφαρμογές με δοκιμαστές PER
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Πεδίο μέτρησης | 0-100% | Ελαχιστοποίηση της απώλειας εισαγωγής | < 2,0 dB |
|---|---|---|---|
| Κλιμακωμένα μήκη κύματος | 1310/1490/1550/1625nm | Πηγή ισχύος | Η μπαταρία |
| Θέρμανση αποθήκευσης | 10-50°C | Μοντέλο ινών | 9/125um SM |
| Υλικό | πλαστικό | Βάρος | 50g |
| Θερμοκρασία λειτουργίας | 0-40°C | μήκος κύματος | 1260~1650nm |
| Τύπος οθόνης | LCD | οπτικός συνδετήρας | FC/PC |
Περιγραφή προϊόντων

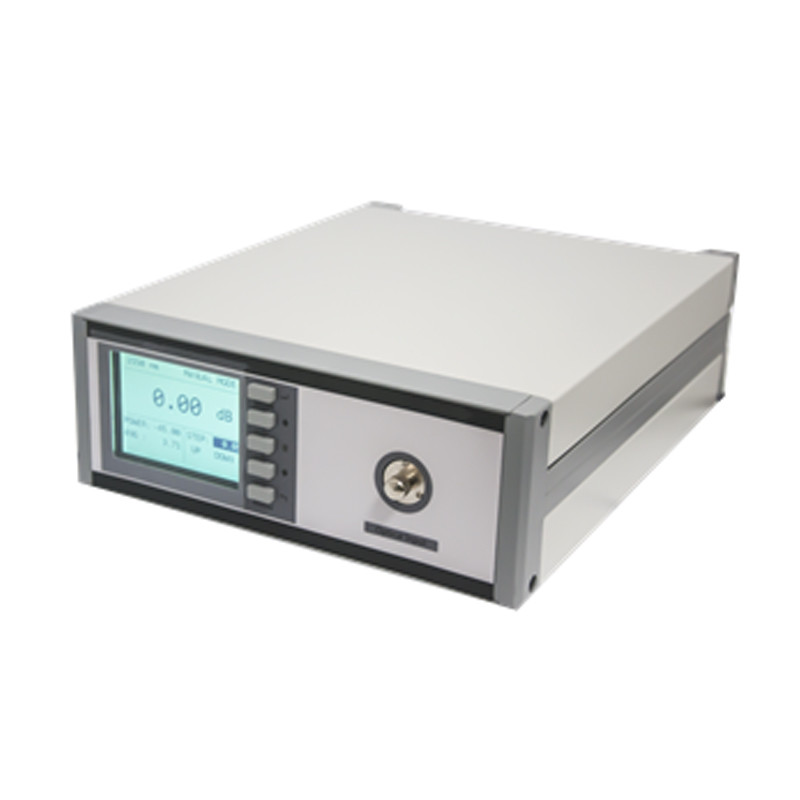

Δοκιμαστής αναλογίας εξαφάνισης
Η μονάδα του πάγκου χρησιμοποιεί τη μέθοδο του περιστρεφόμενου πόλικοποιητή για την ταχεία και ακριβή μέτρηση της αναλογίας εξαφάνισης από πόλωση (PER) των ινών που διατηρούν την πόλωση (PM),που διευκολύνει την βελτιστοποίηση της ευθυγράμμισης των ινών PM για διαφορετικές εφαρμογές, όπως η κατασκευή πριγκουλιών PM για διόδους λέιζερ, η βελτίωση της απόδοσης σύνδεσης του γραμμικά πόλικο φωτός με τις ίνες PM, η κατασκευή πλέξεων για τις ίνες PM και η σύντηξη σύντηξης των ινών PM.

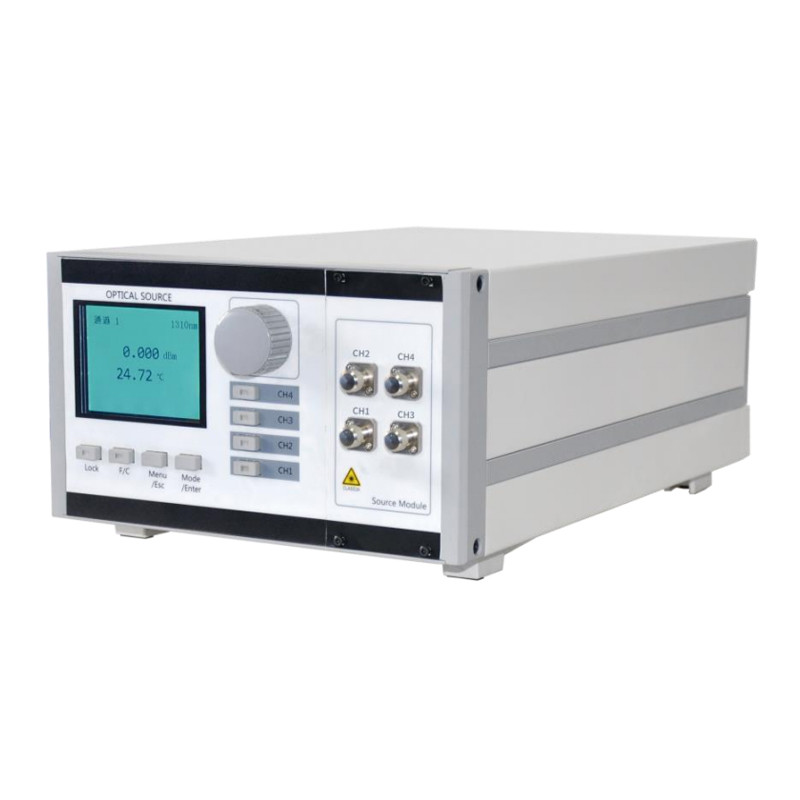

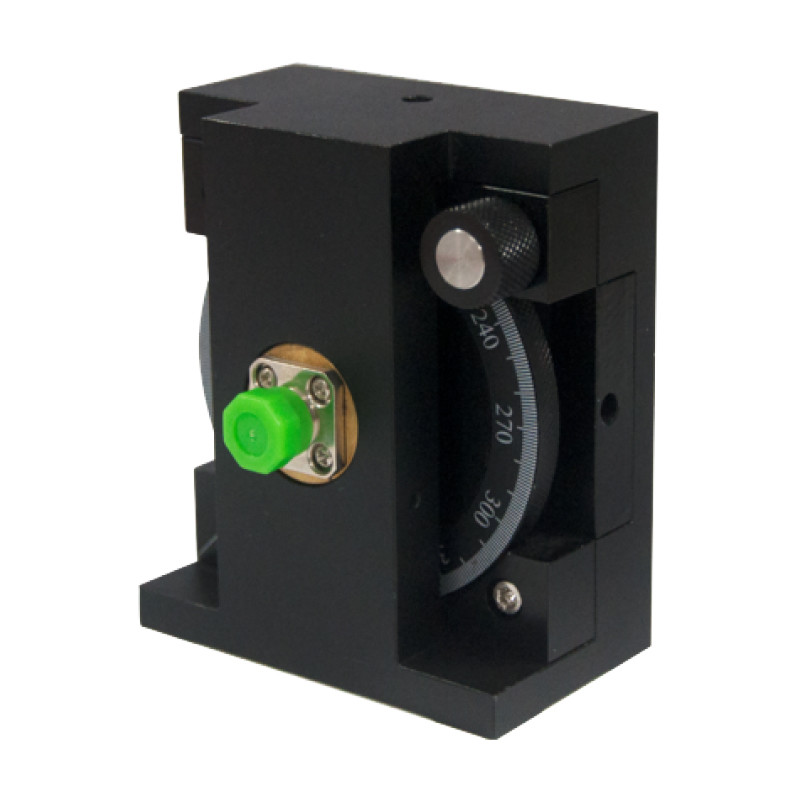

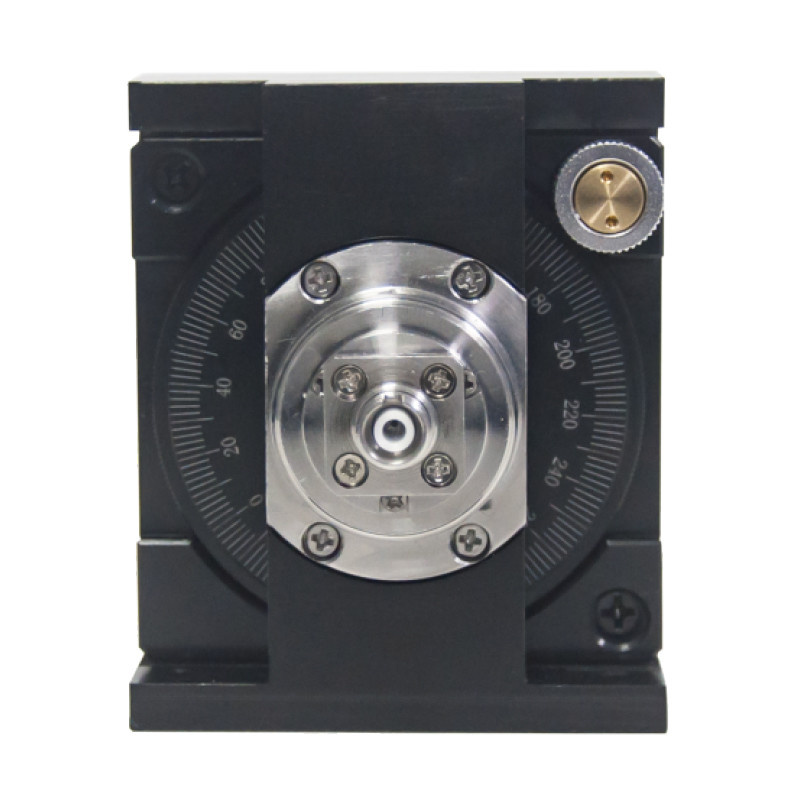

Οι πηγές φωτός ευρείας ζώνης SLD και ASE είναι πιο κατάλληλες για χρήση ως πηγές φωτός για την ευθυγράμμιση ινών PM.Έτσι ένας πόλωση προστίθεται μπροστά από την είσοδο ινών για να παράγει γραμμή-πολικοποιημένο φως; συνιστάται ο άξονας μετάδοσης του πόλικοποιητή να είναι κάθετος προς την πλάκα βάσης.Εάν το κλειδί σύνδεσης ευθυγραμμίζεται με τον αργό άξονα της ινών PM και το κλειδί σύνδεσης είναι στην κάθετη κατεύθυνση, τότε το φως είναι συνδεδεμένο στον αργό άξονα της ινών PM.
Χαρακτηριστικό:
Υψηλή αναλογία εξαφάνισης
Μικρή απώλεια εισαγωγής
Υψηλή σταθερότητα και αξιοπιστία
Μικρή απώλεια εισαγωγής
Υψηλή σταθερότητα και αξιοπιστία
Εφαρμογή:
Λάιζερ ινών
Ενεργοποιητής ινών
Οπτική ανίχνευση με ίνες
Επικοινωνία με οπτική ίνα
Εργαλεία
Ενεργοποιητής ινών
Οπτική ανίχνευση με ίνες
Επικοινωνία με οπτική ίνα
Εργαλεία
Εφαρμογή 1: Κατασκευή πλαισίων PM για διόδους λέιζερ Η συνεκτική φύση του φωτός λέιζερ πρέπει να λαμβάνεται υπόψη εδώ, καθώς μπορεί να οδηγήσει σε λανθασμένα στοιχεία στα αποτελέσματα PER.Συνεπώς, εκτός από τη βελτιστοποίηση του σημερινού ποσοστού εξαφάνισης,η επίδραση του ψευδο-πολωμένου φωτός πρέπει να μειωθεί με την εφαρμογή τάσεων ως μέσο καθορισμού μιας συντηρητικής αξίας του ERmin καθώς και της βέλτιστης κατεύθυνσης περιστροφής της ινών PM.

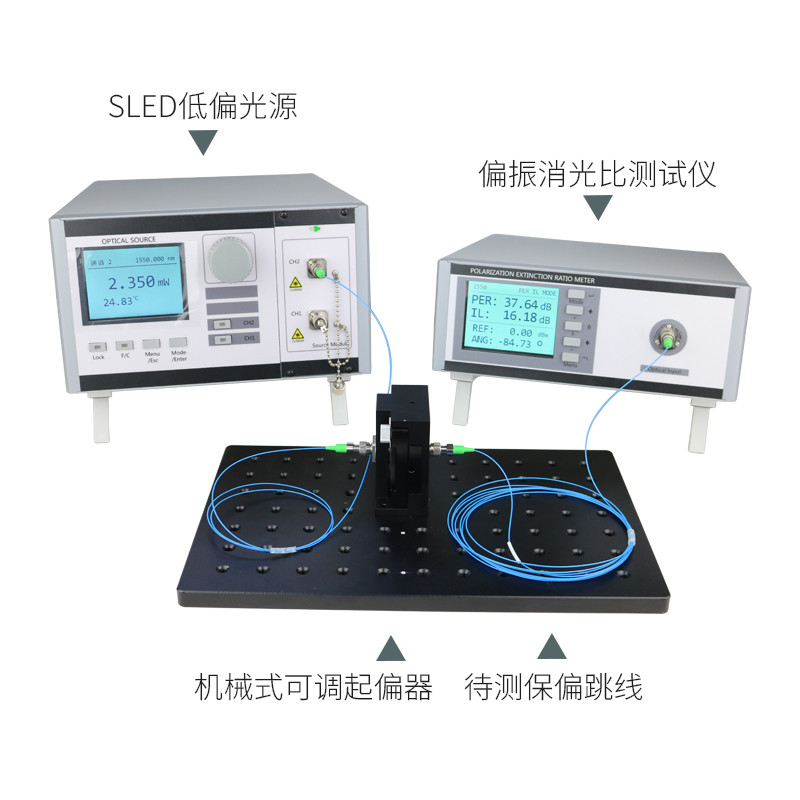

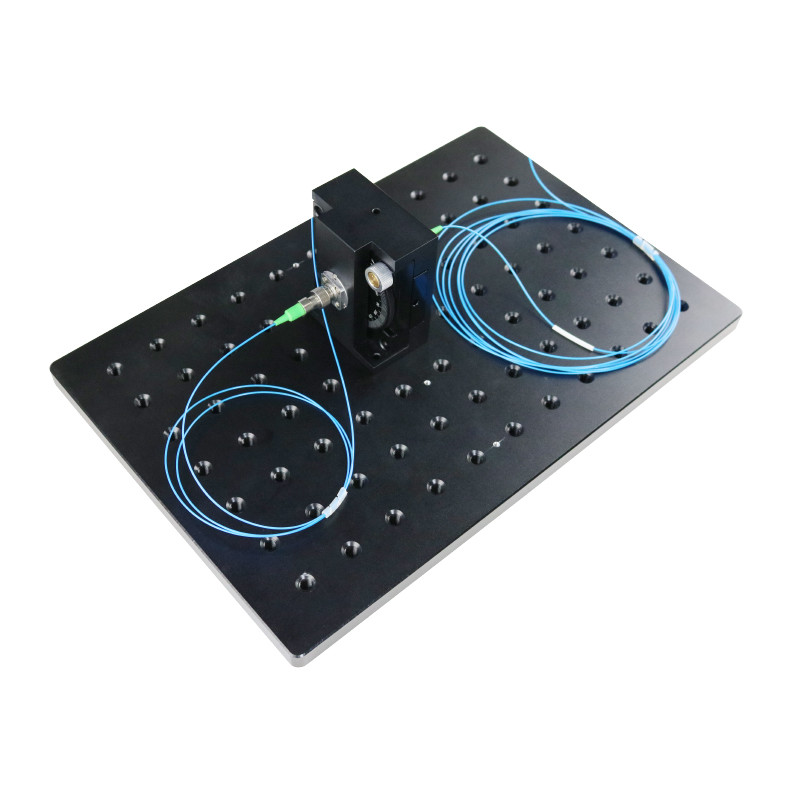

Εφαρμογή 2: ευθυγράμμιση γραμμών με πολωμένο φως και καλωδίων δέσμης ινών PM Συνιστάται η χρήση πηγής φωτός SLD ή ASE και η διαδικασία ευθυγράμμισης είναι η ακόλουθη: 1.Εισάγετε το συνδέσμο εξόδου της ινών PM στον προσαρμογέα ινών του δοκιμαστή αναλογίας εξαφάνισης2. Συνδέστε την είσοδο του FiberBench σε μια πηγή φωτός SLD και τον συνδετήρα εισόδου της ινών PM στην έξοδο του FiberBench.Το FiberBench είναι εξοπλισμένο με ένα πόλωση, αλλά η οπτική ζεύξης εξαρτάται από την πηγή φωτός, επομένως δεν αναφέρονται εδώ.3Δείξε την πραγματική τιμή Επείγοντος σε κατάσταση Επείγοντος.4- περιστρέψτε τη ίνα μέχρι να εμφανιστεί η μέγιστη τιμή ER.Εναρμόνιση γραμμής Πολωμένο φως και PM Fiber Patch Cords Συνιστάται να χρησιμοποιείτε μια πηγή φωτός SLD ή ASE για αυτή την εφαρμογήΗ διαδικασία ευθυγράμμισης είναι η ακόλουθη: 1. Εισάγετε τον συνδετήρα εξόδου της ινών PM στον προσαρμογέα ινών του δοκιμαστή αναλογίας εξαφάνισης και ενεργοποιήστε την μονάδα.Συνδέστε την είσοδο του FiberBench στην πηγή φωτός SLDΤο FiberBench είναι εξοπλισμένο με πόλωση, αλλά η οπτική σύνδεσης εξαρτάται από την πηγή φωτός,Έτσι δεν αναφέρονται εδώ..3Δείξε την πραγματική τιμή Επείγοντος σε κατάσταση Επείγοντος.4- Γυρίστε την ίνα μέχρι να εμφανιστεί η μέγιστη τιμή ER.
