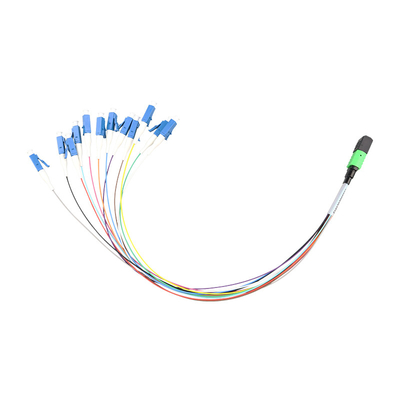

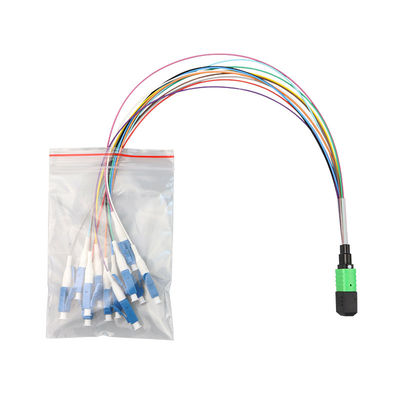

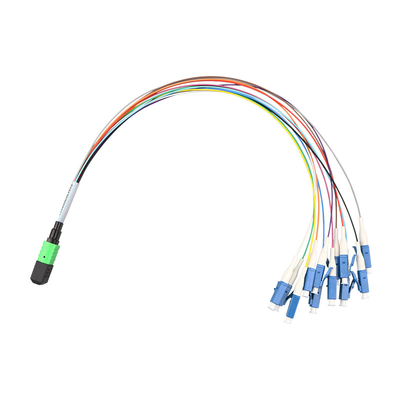

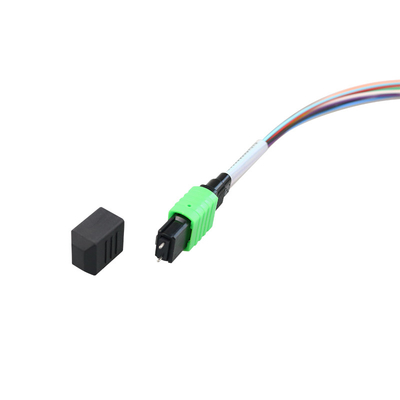

4 πυρήνες 8 πυρήνες Fanout patch cord με σύνδεσμο mtp/mpo
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Λειτουργία ινών | Μονότροπος και πολυτρόπος | Απώλεια εισαγωγής (DB) | ≤0.70 (πρότυπα) ≤0.35 (ελίτ) |
|---|---|---|---|
| Απώλεια επιστροφής (dB) | ≥ 60 Μονότροπος | Διάρκεια (DB) | ≤0.2 (500 φορές ζευγαρώνοντας) |
| Εκτατή δύναμη (kgf) | 10 | Εργασιακή θερμοκρασία (°C) | -20 ~ +70 |
Περιγραφή προϊόντων
Προεπιλεγμένα καλώδια/καλώδια σύνδεσης MPO/MTP
Το MTP/MPO Fiber Optic Patch Cable αποτελείται από πολλαπλό πυρήνα καλώδιο οπτικών ινών και αντίστοιχο 4/8/12/24 πυρήνα υψηλής πυκνότητας MPO/MTP σύνδεσμο.Η υποστήριξη της ινώδους μορφής και πολυμέθοδος, η μονοτροπική ίνα συμπεριλαμβανομένων των G.652D / G.657A1 / G.657A2, η πολυτροπική ίνα συμπεριλαμβανομένων των OM1 / OM2 / OM3 / OM4 / OM5 ή το αευαισθητικό πολυτροπικό καλώδιο κάμψης.
Με ισχυρή MPO / MTP σχεδιασμό προϊόντων και ικανότητα κατασκευής, θα μπορούσαμε να παρέχουμε προϊόντα με tailed προς τις απαιτήσεις των πελατών.
Χαρακτηριστικό:
•Αναπροσαρμοσμένη, υψηλή προσαρμοστικότητα
•Διαφορετικά διαφορετικοί πυρήνες ινών και δομή καλωδίων για διαφορετικές απαιτήσεις εγκατάστασης
•Υποτίθεται κάλυψη καλωδίων από PVC, LSZH, OFNR, OFNP
•Βελτιωμένη και απλουστευμένη καλωδίωση, μείωση του διαστήματος μεταξύ των καλωδίων

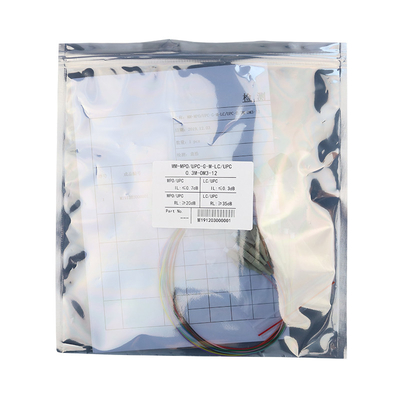

•Όλα τα καλώδια επικάλυψης έχουν υποβληθεί σε 100% δοκιμή, η έκθεση δοκιμής παρέχεται με κάθε σύνολο καλωδίων
•Ελέγχος με εμβολιασμό, απώλεια εισαγωγής, απώλεια επιστροφής και τελική οπτική επιθεώρηση, όλες οι μετρούμενες τιμές αρχειοθετούνται ηλεκτρονικά
Εφαρμογή:
•Κέντρο δεδομένων
•Φύρα στο σπίτι
•Διοίκηση καλωδίων οπτικών ινών υψηλής πυκνότητας
•40Gb/s ή 100Gb/s εφαρμογές
Προδιαγραφές:
| Συνδέτης MTP/MPO | ||
| Λειτουργία ινών | Μοναδική λειτουργία | Πολυτρόπος |
| Απώλεια εισαγωγής (dB) |
≤ 0,70 (Κανονισμός) ≤ 0,35 (Ελίτ) |
≤ 0,70 (Κανονισμός) ≤ 0,35 (Ελίτ) |
| Απώλεια επιστροφής (dB) | ≥ 60 | ≥ 20 |
| Δυνατότητα (dB) | ≤0,2 (500 φορές ζευγαρώσεις) | |
| Δυνατότητα τέντωσης (kgf) | 10 | |
| Εργασιακή θερμοκρασία (°C) | -20 ~ +70 | |
Παράμετροι γεωμετρίας συνδέσμου MTP/MPO:
| Άρθρο | Άξονας Χ | Άξονας Y | ||
| Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | |
| Ράδιο καμπυλότητας (mm) | 500 | - | 50 | - |
| Γωνία γυάλωσης | 0-0. Δεν ξέρω.2 | 0+0.2 | 8 -0.2 | 8+0.2 |
| Υψόμετρος ινών (nm) | 1000 ~ 3000 | |||
| Ελάττωμα μέγιστου ύψους ινών (nm) | 600 | |||
| Λάθος ύψους γειτονικών ινών (nm) | -300 ~ +300 | |||
| Μέσο σφάλμα ύψους ινών (nm) | -300 ~ +300 | |||
| Κεντρική Κωνκώδης (nm) | 300 | |||
Προδιαγραφές ινών:
| Τύπος ινών | Πολυτρόπος | Μοναδική λειτουργία | ||||
| ΟΜ1 | ΟΜ2 | ΟΜ3 | OM4 | Γ.652 | Γ.657 | |
| Διάμετρος πυρήνα (μμ) | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| Μακροκύματα (nm) | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | 1310/1550 | 1310/1550 |
| Μέγιστη εξασθένιση (dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.36/0.25 | 0.36/0.25 |
| Ελάχιστο εύρος ζώνης OFL (MHz·km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Ελάχιστο αποτελεσματικό εύρος ζώνης (MHz·km) | - | 500 | 2000 | 4700 | - | - |
Δομή καλωδίου επικάλυψης
Σημειώσεις:
Κέντρο ινών:2, 4, 8, 12, 24
Χρώμα κάλυψης καλωδίου:
Κίτρινο SM Fiber Cable (OS1OS2)
Πορτοκαλί ∙ MM Υφασματικό καλώδιο 62.5/125 (0M1), 50/125 (OM2)
Διάταξη 1
Καλώδιο ινών ινών ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης ινώδους χρώσης
Μέλος της δύναμης:Υφάσματα από αραμίδιο
ΓΎφασμα επικάλυψης:(2 έως 24) xφ250μm έγχρωμες ίνες, διεθνής τυποποιημένος κωδικός χρωμάτων (YD/T 901-2001) και 12 κυκλικές χρωματογραφίες
