1*128 Οπτικοί διακόπτες 850&1310nm συσκευή διακόπτη
Λεπτομέρειες
| Μήκος κύματος (nm) | 850&1310 ή 1260-1650 | Λειτουργικό εύρος ζώνης (nm) | ±15 |
|---|---|---|---|
| Απώλεια εισαγωγής (DB) | ≤0,5 ((τύπος 0,4) | PDL (DB) | ≤0.05 |
| Δυνατότητα χειρισμού (mW) | ≤300 | Επαναληψιμότητα (dB) | ≤±0.05 |
| Μέθοδος ελέγχου | TTL+RS232 ή TTL+RS485 | Ζωή | 3×107 |
Περιγραφή προϊόντων
Οπτικός Διακόπτης Οπτικοί Διακόπτες 1*128 850&1310nm

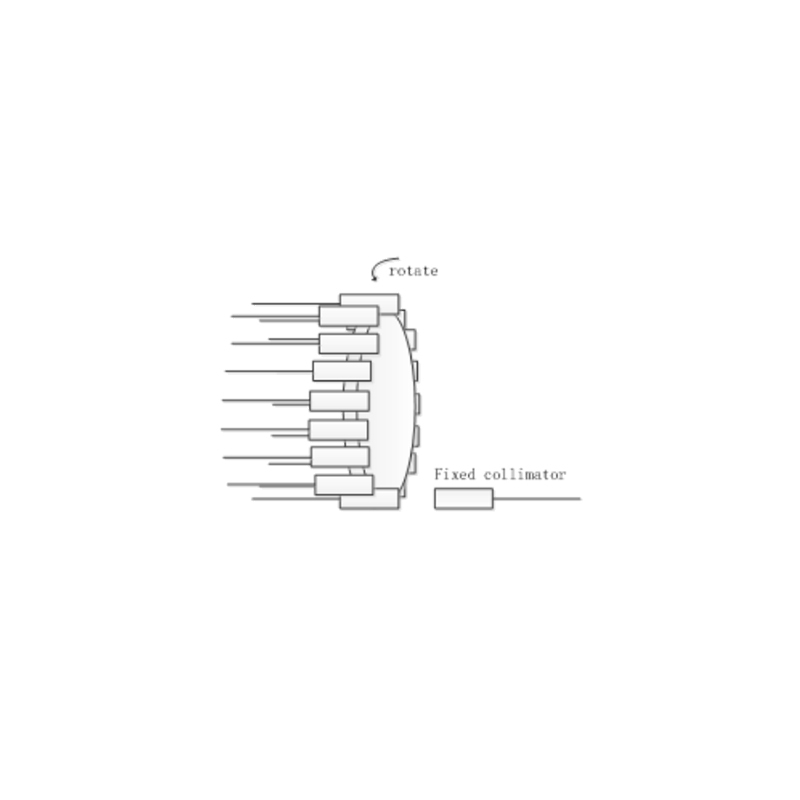

Ο οπτικός διακόπτης 1×128 είναι μια συσκευή μεταγωγής οπτικής διαδρομής υψηλής απόδοσης που υποστηρίζει δυναμική εκχώρηση οπτικής διαδρομής μεταξύ μιας θύρας εισόδου και 128 θυρών εξόδου. Υιοθετεί MEMS (Micro-Electro-Mechanical Systems), θερμοηλεκτρική ή μηχανική τεχνολογία για την επίτευξη μεταγωγής οπτικού σήματος χαμηλής απώλειας και υψηλής αξιοπιστίας και είναι κατάλληλο για μεγάλης κλίμακας δίκτυα οπτικών ινών, συστήματα δοκιμών και κέντρα δεδομένων
Χαρακτηριστικό:
Εξαιρετικά μικρό μέγεθος
Προσαρμοσμένος αρχικός εισαγόμενος κινητήρας
Πολλαπλοί συνδυασμοί τρόπων ελέγχου (TTL+RS232, TTL+RS485, USB)
Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής, υψηλή αξιοπιστία
Εφαρμογή:
Σύστημα δυναμικής παρακολούθησης πολλαπλών σημείων ανίχνευσης φωτός
Σύστημα οπτικών δοκιμών
Αυτόματη μεταγωγή πολλαπλών πηγών φωτός/ανιχνευτή LAN
Διάσταση Πακέτου:
Πληροφορίες Παραγγελίας:
1. Θύρα: 1～32
2. Μήκος κύματος λειτουργίας: 850nm; 1310nm; 1550nm; 1310/1550nm
3. Τύπος ίνας: SM9/125; MM50/125; MM62.5/125
4. Μήκος pigtail: 50cm; 100cm; 150cm
5. Τύπος pigtail: 0.25mm γυμνή ίνα; 0.9mm μανίκι; 2mm; διάταξη ινών
6. Τύπος συνδέσμου: FC/PC; FC/APC; SC/PC; SC/APC; LC/PC; LC/APC; ST/PC
7. Τρόπος ελέγχου: TTL+RS232; TTL+RS485; USB
8. Σχήμα πακέτου: 135×80×32mm; 135×64×32mm
Προδιαγραφή:
| Μήκος κύματος (nm) 1310 ή 1550 | 1064 | |||||
| Εύρος ζώνης λειτουργίας (nm) ±15 | ||||||
| Απώλεια εισαγωγής (dB) ≤0.5(Τυπ 0.4) | ≤0.7(Τυπ 0.5) | |||||
| PDL(dB) ≤0.05 | ||||||
| Διασταύρωση (dB) ≥55 | ≥50 |
|||||
| Απώλεια επιστροφής (dB) ≥55 | ≥50 |
|||||
| Χειρισμός ισχύος (mW) ≤300 | ||||||
| Επαναληψιμότητα (dB) <±0.05 | ||||||
| Χρόνος μεταγωγής (ms) 10 Διάρκεια ζωής (κύκλος) >1.000.000 |
||||||
| Λειτουργία μεταγωγής Latching ή Non-latching | ||||||
| Θερμοκρασία λειτουργίας (C) -5～+70 | ||||||
| Θερμοκρασία αποθήκευσης (℃) -40～+85 | ||||||
| Τάση κίνησης (V) 5±0.5 DC ή 5V Pulse | ||||||
| Ρεύμα λειτουργίας (mA) <50 | ||||||
| Τύπος ίνας SMF-28e | HI1060 | |||||
| Μήκος ίνας (m) Διαβάστε τις πληροφορίες παραγγελίας | ||||||
| Διάσταση (ΜxΠxΥ)(mm) (Μ)26.5×(Π)13.4×(Υ)11 | ||||||
| *Οι παραπάνω προδιαγραφές είναι για συσκευές χωρίς συνδέσμους. | ||||||
|
*Για συσκευές με συνδέσμους, η IL θα είναι 0.3dB υψηλότερη, η RL θα είναι 5dB χαμηλότερη Ηλεκτρική Κίνηση: |
||||||
| Οπτική Διαδρομή | Ηλεκτρική Κίνηση | Αισθητήρας Κατάστασης | ||||
| Pin1 | Pin5 | Pin6 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | +V Pulse | N/A | N/A | κλείσιμο | κλείσιμο | άνοιγμα |
| 1-3 | GND | N/A | N/A | άνοιγμα | άνοιγμα | κλείσιμο |
