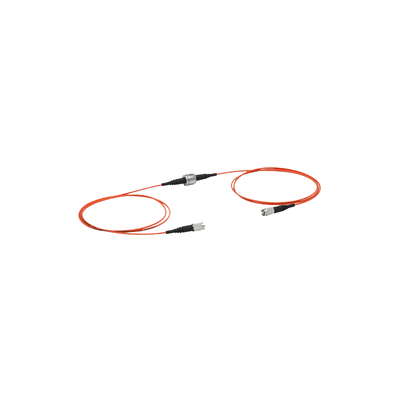

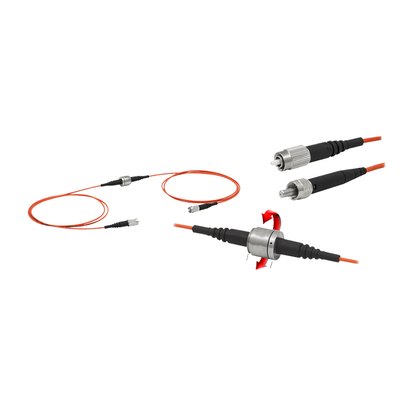

400nm ∆2200nm Multimode οπτική ίνα περιστροφική αρθρωτή σύνδεση κομπλέτα καλώδιο FC PC
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Εγγύηση | 1 έτος | Αντοχή | Ψηλά |
|---|---|---|---|
| Τύπος ίνας | φ200 ± 5 | Πολωνικός συνδετήρας ινών | ΕΥΠ/ΕΥΠ |
| Τύπος σύνδεσης ινών | FC, SMA | Τύπος σωλήνα | 3.0mm (0.9mm, 6.0mm Προαιρετικά) |
| Απώλεια εισαγωγής | ≤0,3dB | Απώλεια επιστροφής | ≥35dB |
| αριθμητικό διάφραγμα | 0,39 | κάλυψη μήκους κύματος (nm） | 400 ～ 2200 |
Περιγραφή προϊόντων
Προδιαγραφές

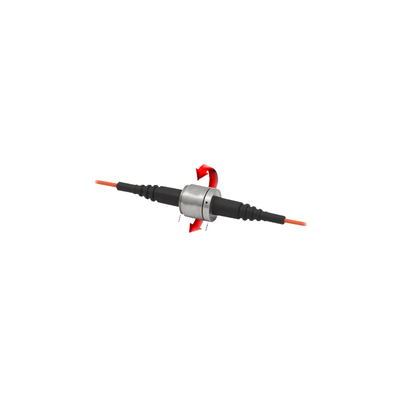

Το βραχυκυκλωτήρα περιστροφικής άρθρωσης ινών MM είναι μια ολοκληρωμένη λύση για πειράματα που απαιτούν περιστρεφόμενους οπτικούς συνδέσμους. Η ενσωματωμένη περιστροφική άρθρωση επιτρέπει στα οπτικά καλώδια που είναι συνδεδεμένα στο περιστρεφόμενο τμήμα να περιστρέφονται ελεύθερα, διατηρώντας παράλληλα σταθερά άλλα καλώδια, μειώνοντας σημαντικά τον κίνδυνο ζημιάς κατά τη διάρκεια των πειραμάτων. Σε σύγκριση με λύσεις με ξεχωριστές περιστροφικές αρθρώσεις και βραχυκυκλωτήρες, ο σχεδιασμός χωρίς φακό επιτυγχάνει χαμηλότερη απώλεια εισαγωγής και ελαχιστοποιεί τις διακυμάνσεις περιστροφικής μετάδοσης. Αυτές οι περιστροφικές αρθρώσεις ακριβείας διαθέτουν σφραγισμένα ρουλεμάν για ομαλή περιστροφή, εξασφαλίζοντας μεγάλη διάρκεια ζωής και χαμηλή δόνηση έντασης σήματος κατά τη λειτουργία. Οι βραχυκυκλωτήρες χρησιμοποιούν πυρήνες ινών φ200µm ή φ400µm με αριθμητικό άνοιγμα (NA) 0,39. Κάθε μονάδα περιλαμβάνει δύο προστατευτικά καλύμματα για την αποφυγή εισόδου σκόνης και ρύπων στο άκρο του δακτυλίου.
Χαρακτηριστικά
Η αρθρωτή περιστροφική άρθρωση αποτρέπει τη ζημιά στην οπτική ίνα κατά τη στρέψη
Η περιστροφή είναι εξαιρετικά ομαλή
Παράμετρος
| έργο | μετρικό | ||
| μοντέλο | RJPF2 | RJPF4 | RJPS4 |

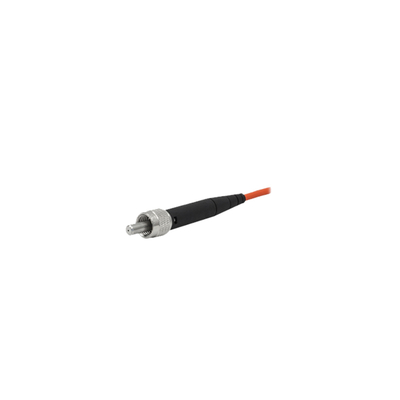

| Τύπος συνδέσμου | FC/PC | SMA | |
| Διάμετρος ίνας (µm) | φ200±5 | φ400±8 | |
| Διάμετρος επένδυσης (µm) | φ225±5 | φ425±10 | |
| Διάμετρος επίστρωσης (µm) | φ500±30 | φ730±30 | |
| Μέγιστη μετατόπιση πυρήνα ίνας (µm) | 5 | 7 | |
| Μικρή/μεγάλη ακτίνα κάμψης (mm) | 21/42 | 43/86 | |
| αριθμητικό άνοιγμα NA | 0.39 | ||
| κάλυψη μήκους κύματος (nm) | 400～2200 | ||
| Μήκος ίνας ουράς | Κάθε πλευρά είναι 1m | ||
| Μέγεθος ενθυλάκωσης (mm) | φ2 | ||
| Απώλεια εισαγωγής περιστρεφόμενης κεφαλής (dB) | 63%) | ||
| Διακύμανση απώλειας εισαγωγής περιστροφικής διαδικασίας (dB) | ±0.4 (ρυθμός μετάδοσης ±8%) | ||
| Ροπή εκκίνησης (N·m) | <0.01 (τυπική τιμή <150µN·m) | ||
| Μέγιστο RPM ανά λεπτό. | 10000 | ||
| Κύκλος ζωής (δισεκατομμύρια στροφές) | 2～4 | ||
| θερμοκρασία λειτουργίας (℃) | <50 | ||
Εφαρμογές:
Δόμηση διασυνδέσεων (πανεπιστημιακό LAN)
Τερματικό σύνδεσμο σε οπτικά κουτιά διανομής και κουτιά τερματισμού
Κεντρικές γραμμές απευθείας σε τηλεπικοινωνιακό θάλαμο
Διασταυρούμενη σύνδεση σε εξωτερικό θάλαμο
Διανομή σύνδεσης σε κεντρικό γραφείο ODF / MDF
Πίνακες patch ινών εντός θαλάμων επικοινωνιών
Σύνδεσμοι μεταξύ ηλεκτρονικού εξοπλισμού Διαδικτύου (μονάδα SFP, Switch, OLT, ONU κ.λπ.), οπτικός εξοπλισμός τηλεόρασης μέσω καλωδίου (πομπός, EDFA, Node κ.λπ.) και πίνακες patch ινών
